Axure 矩形长度跟随文字的长度变化

编辑导读：矩形长度的变化是随着文字长度的变化而变化，若两者长度不统一，视觉体验会大大减分。本文用Axure教程介绍如何让矩形宽度跟随文字长度变化，希望对你有帮助。

在Axure中，已加载的矩形的长度不会随着矩形文字的变化而变化（就算矩形设置了‘自动适合文本宽度’也一样）， 需要手动设置。

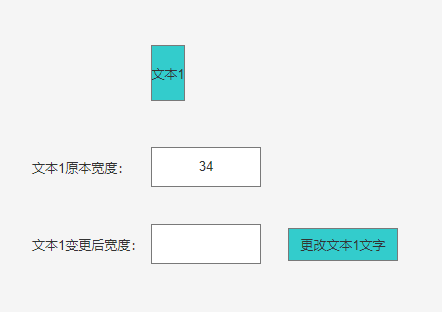

变更前文本矩形宽度

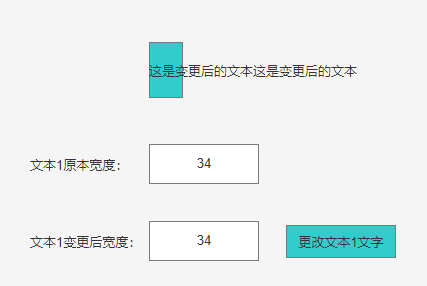

变更文本后文本矩形的宽度不变，颜色和边框同样不会改变。

但是经常我们会通过触发某个触发事件来更改矩形的文字，如果变化后的文字长度不同于原文字长度，那么矩形的颜色或者边框不会跟着文字的长度改变而改变（因为矩形的宽一直没有改变）。

典型应用：按钮文字变更、toast提示母版， 需要矩形的长度跟随文字长度变化而变化。

一、如何让矩形宽度跟随文字长度变化？

技能点：

文字的字号=文字的像素宽度。

理解 width（像素宽度）和 length（文字长度/个数）。

1. 元件准备

文本矩形，命名为“显示文本”；

矩形按钮，命名为“按钮”；

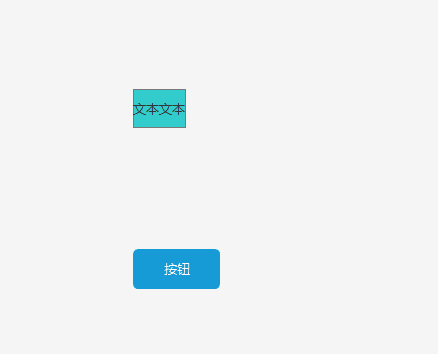

元件准备

2. 具体操作

1）设置按钮点击事件

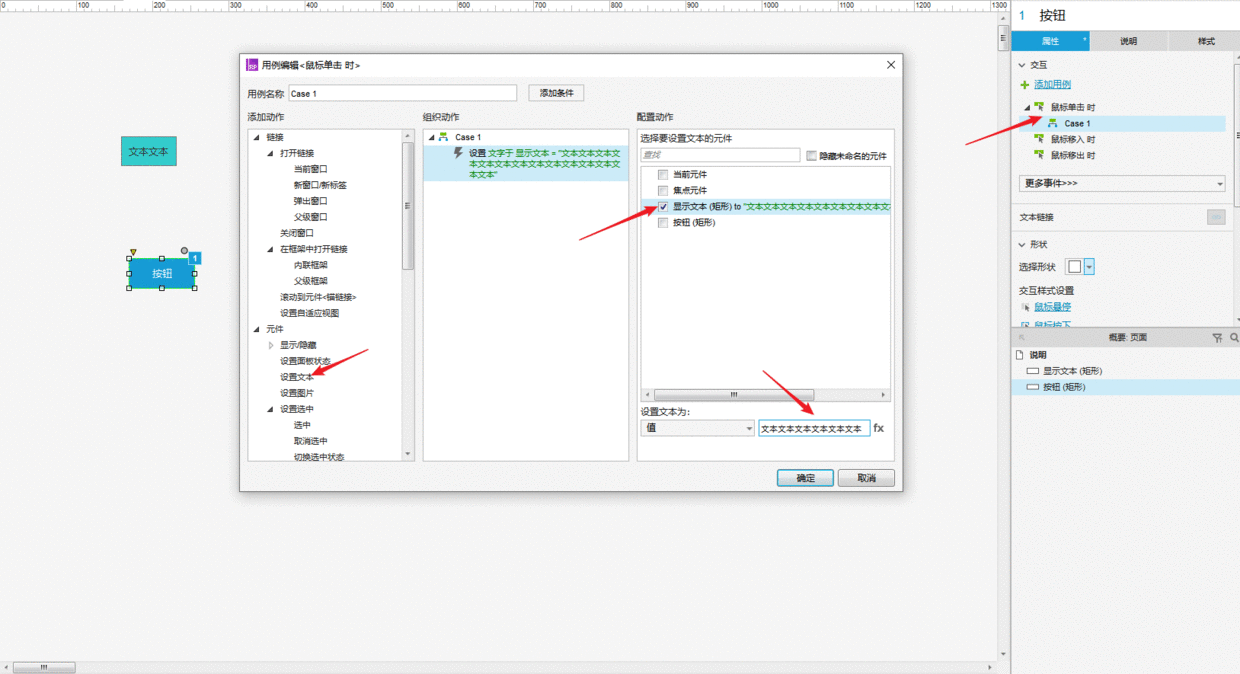

1.更改显示文本的文字，可以多写几个。

2.设置显示文本的宽度等于 文字个数(显示文本.length)*字号+1（*+1的原因是矩形框没有文字的时候也会占1个像素，有文字的时候要加上这个像素，有兴趣的同学可以自行验证）。

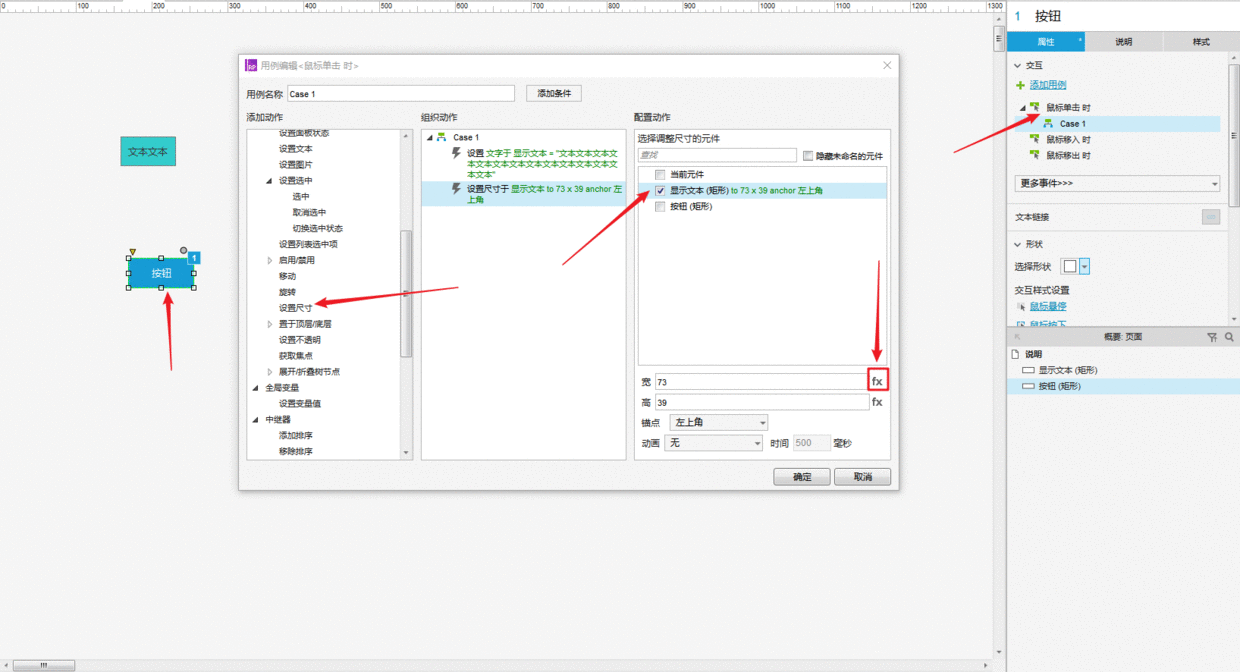

设置显示文本的宽度

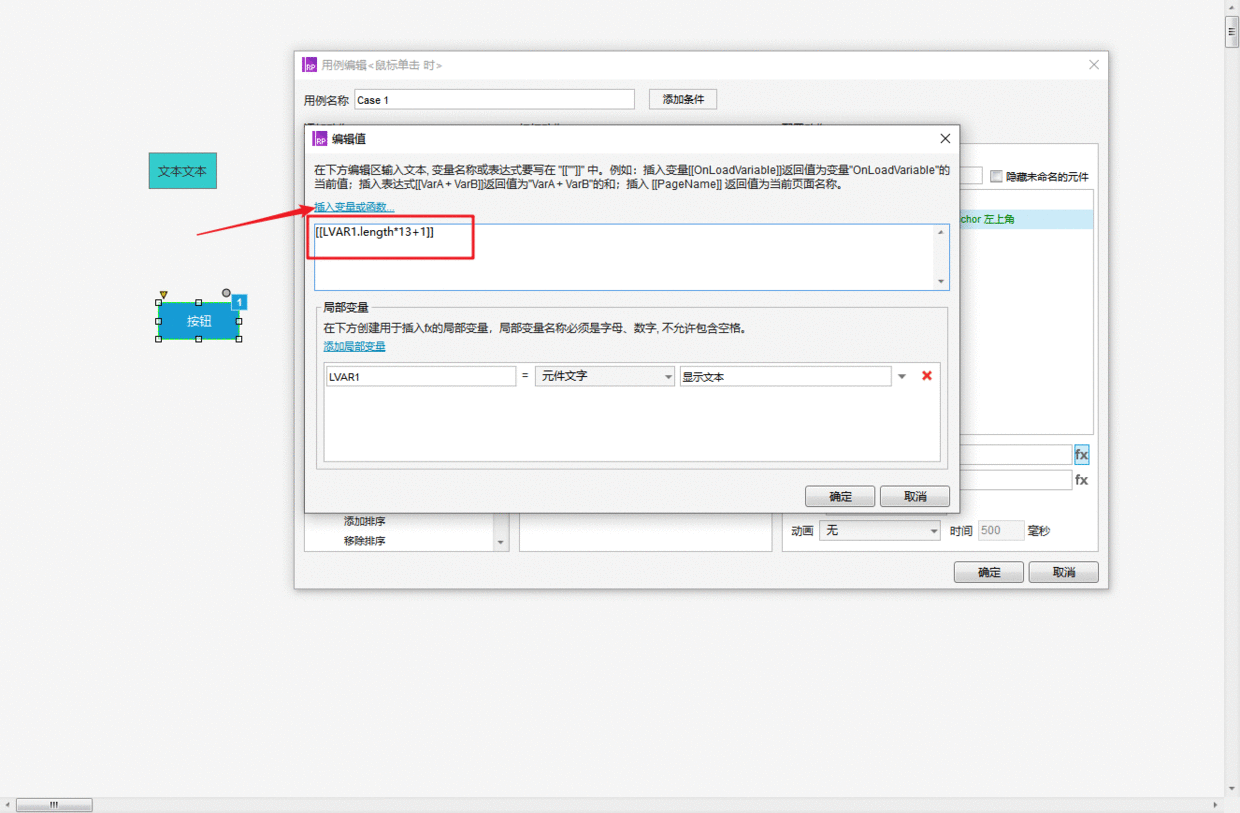

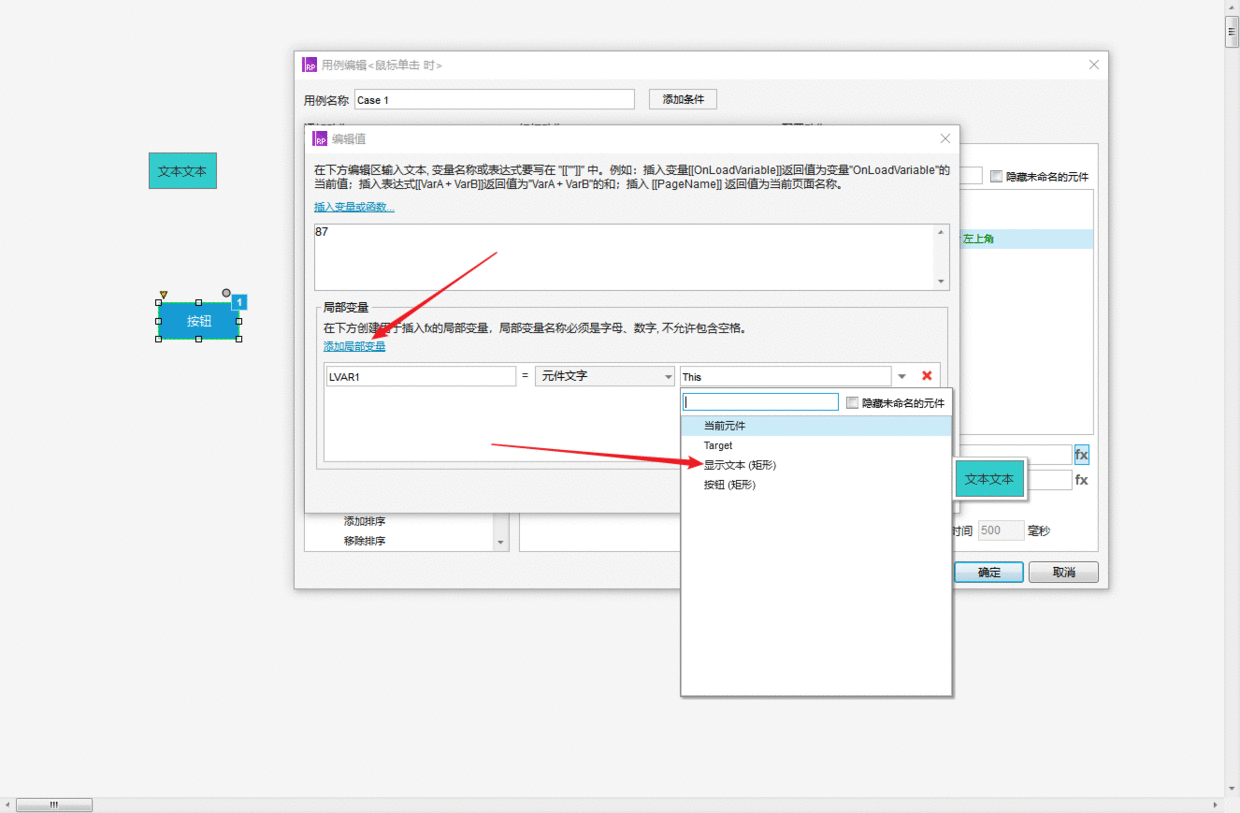

添加显示文本的文字为局部变量

添加变量，设置函数公式[[LVAR1.length*13+1]]

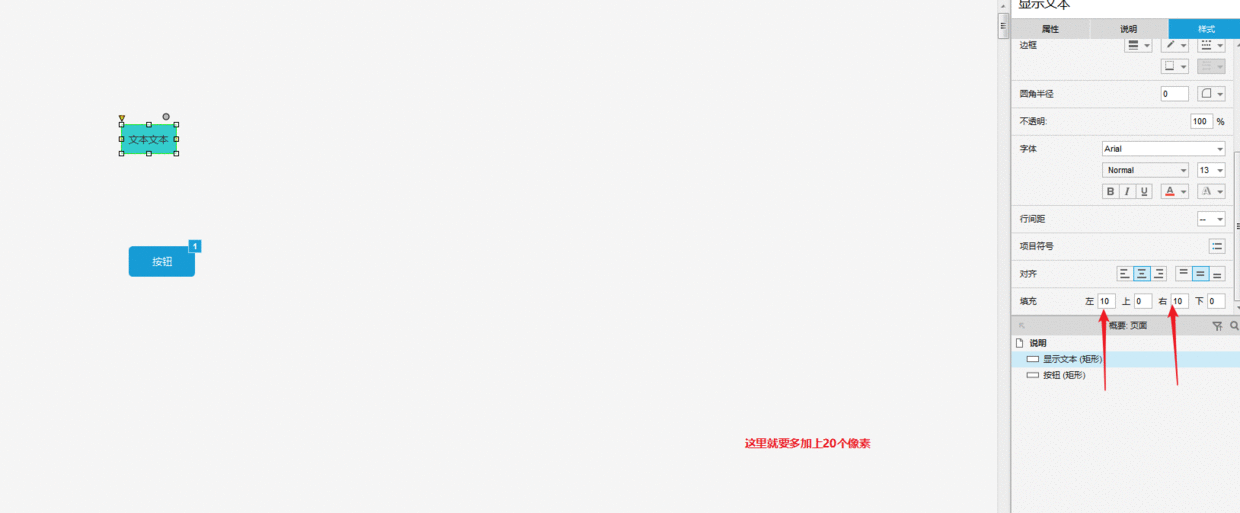

注意：当显示文本的左右有填充的时候，需要把填充的像素一起加上。

此时函数公式变成[[LVAR1.length*13+20+1]]

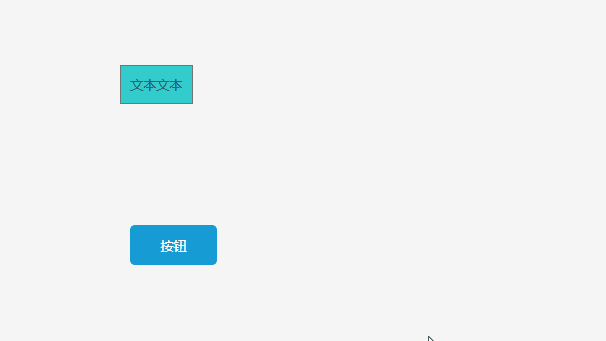

3. 预览效果

以下为实验数据：

验证： 文字的字号=文字的像素宽度。

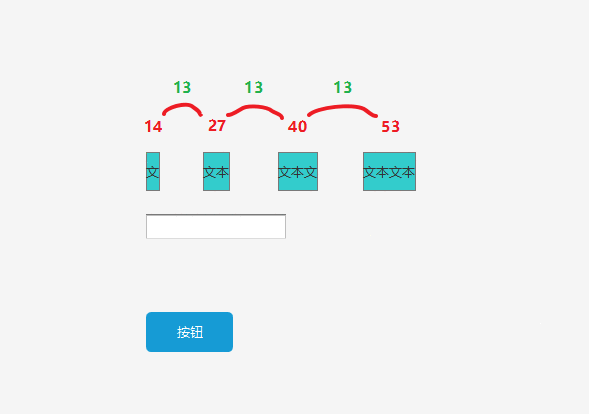

计算当前字号下每个字的像素宽度，这里设置的是13号字号。把文本矩形复制成四份，分别设置每个文本矩形的文字个数为1、2、3、4个。分别记录每个文本矩形的宽度，相减即可的出每个字的像素宽度为13。

相减可得出，每个字的宽度为13。

结论：文本矩形的宽度=文本的字数x文字的字号+1（ 矩形框没有文字的时候也会占1个像素，在有文字的时候要加上1个像素 ）。
