Axure 8.0实例｜简单实用的进度条

加载时，一个简单的进度条或许能让网站增彩很多。

这个进度条的特点是：无论大小如何缩放，都不会影响进度条的质量(话说的有些绝对了，个人觉得绝大部分情况下不会出现问题)，预览一下效果吧。图片有些失真，将就一下。

一、元件准备

1、矩形框一个。作为背景用，命名“背景”；

2、动态面板一个。作为进度条，命名“进度条”。里面放置一个矩形框，性状大小与“背景”矩形框保持一致，颜色不一致即可；

3、水滴标记一个。作为进度百分比；

二、添加用例

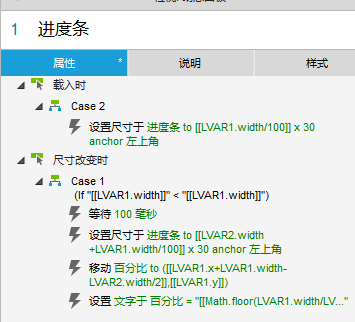

1、本文的进度条相当的简单，只有“进度条”动态面板有用例；

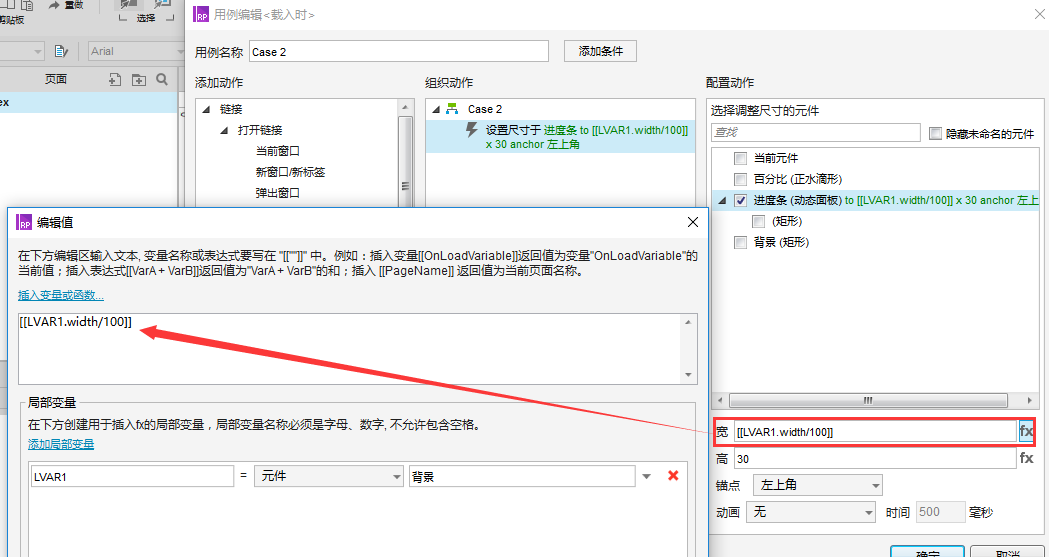

1)“进度条”载入时，设置进入条的宽度(长度)为“背景”矩形框宽度(长度)的百分之一；

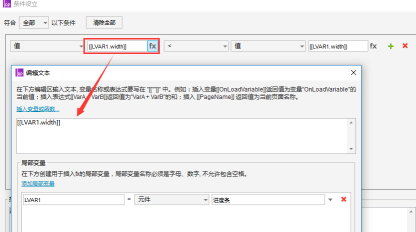

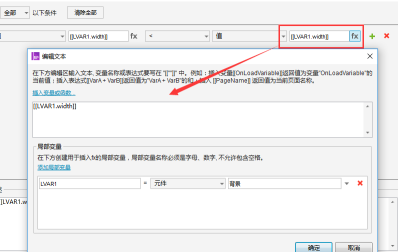

2)在“进度条”面板尺寸改变时，去判断“进度条”的宽度(长度)是否小于“背景”的宽度(长度)。①如果小于，则先等待一段时间(不然的话看不到进度条的效果)；②设置“进度条”的宽度(长度)为当前进度条的宽度(长度)+“背景”的宽度(长度)的百分之一；③移动“百分比”水滴标记的位置，是“百分比”水滴标记的中间位置在“进度条”的右侧；④设置百分比到“百分比”水滴标记文本；

①等待一段时间时间(时间长短可自行设计)；

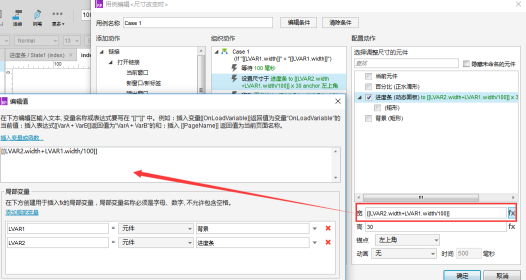

②设置“进度条”的宽度(长度)；

③移动“百分比”水滴标记；

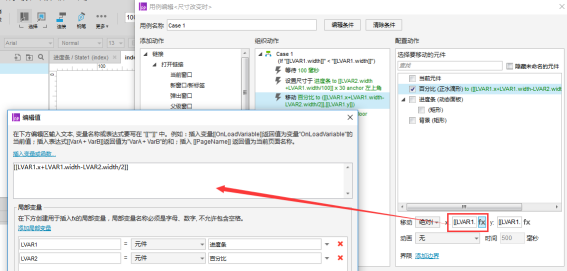

X：

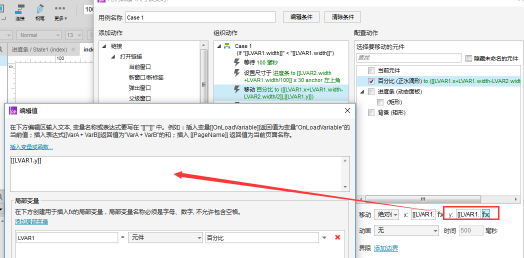

Y：

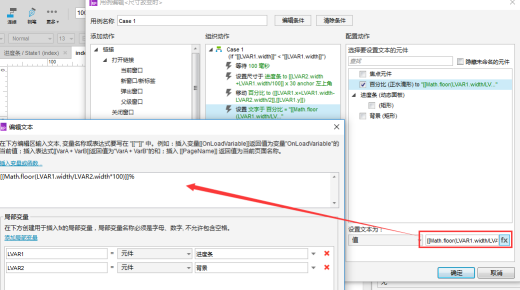

④设置百分比到“百分比”水滴标记；

三、预览

至此，简单的进度条原型已经完成了，F5一下吧~

PS：只要保证“背景”的起始位置和“进度条”面板的其实位置一样，且“背景”的宽度(长度)和形状与“进度条”动态面板里面的矩形框的宽度(长度)和形状一致，基本上可以保障进度条的缩放不会影响到到进度条的功能，有兴趣的朋友不妨一试。
