Axure实战：滑动拼图解锁教程

拼图解锁是一种出现不久的交互方式，在注册或登录的时候，要求用户水平拖动按钮，移动拼图到正确的位置，然后才可以继续下一步，这种方式增强了网站的安全性，防止用户的恶意注册。

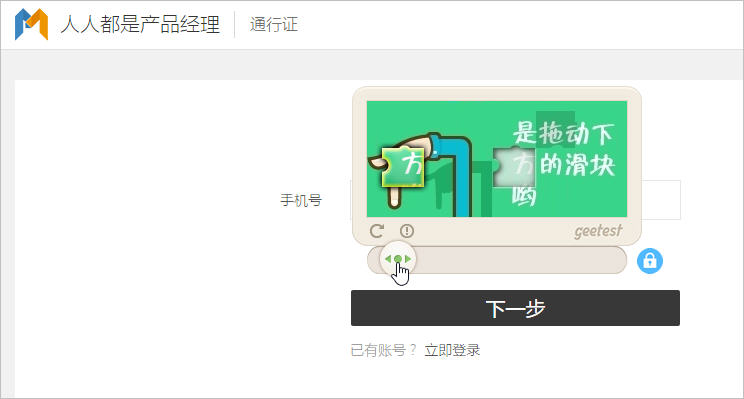

就连我们的人人都是产品经理网站的注册也是采用这一方式，访问注册页面，可以看到如下图所示：

拖动拼图到正确位置才能继续下一步，分析一下这个交互过程：

鼠标移动到圆形按钮上，上方显示拼图图片

按下按钮开始向右拖动

如果拼图位置正确对上（允许一定的误差），则显示通过

如果拼图位置没有对上，显示验证失败，圆形按钮和拼图复位

圆形按钮只会沿水平方向移动，而且只能在滑杆范围内移动。

显然，使用Axure也可以实现这种效果，虽然我们有时原型并不需要做得这么真实，但我们可以从中学习到一些Axure实战技巧。

今天我们就来实现这种交互效果，从这个例子里我们可以学习到如下几点：

动态面板的应用：整体对象操作，拖动事件支持

沿水平方向移动设置，移动边界的限制

动态面板拖动事件、拖动结束事件、鼠标移入/移出事件

函数表达式的用法，数学函数的应用

条件判断的应用

形状的合并与去除用法

完成后的效果图如下：

点击这里查看在线演示

一、界面布局 1.水平滑杆

（1）添加一个灰色无边矩形，长宽为300*45，调整圆角为28

（2）添加个圆形，调整大小为54*54，放置到矩形左侧，选中，右键转换为动态面板，命名为button

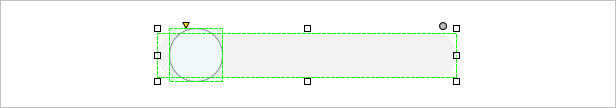

完成后的效果图如下：

2. 图片部分

我们使用一个矩形框代替图片，使用多个形状的合并与去除来生成拼图

（1）在水平滑杆上方添加一个灰色矩形，大小为330*170

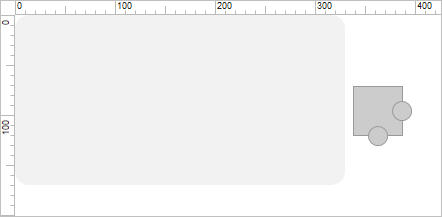

（2）添加一个矩形50*50，两个圆形20*20

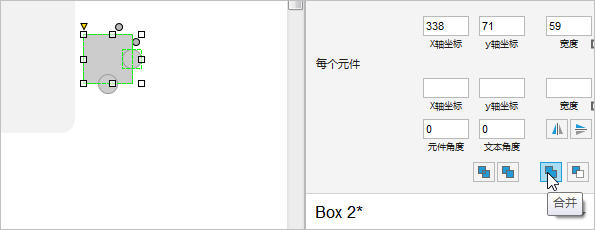

（3）选择正方形和其中一个圆形，在右侧的样式里选择合并操作

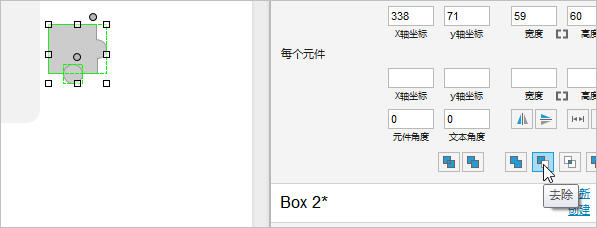

（4）继续选择合并后的图片，再选择另外一个小圆形，在右侧的样式里选择去除操作

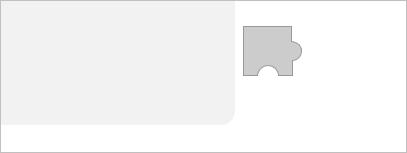

完成后的图形如下，用它作为拼图：

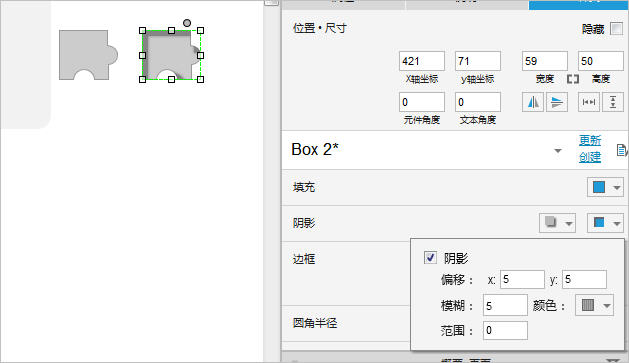

（5）选择这个拼图，命名为src，复制/粘贴一份，命名为dest，作为目标拼图，将src顺序设置为最顶层，这样移动过去时可以覆盖dest，为了模拟缺失效果，设置它的有内阴影效果：

（6）移动两个拼图到指定位置

将第一个拼图移动到和滑杆上的圆形按钮起始位置一致的地方，第二个拼图保持和第一个拼图的高度位置一致即可，将两个拼图和矩形选中，转成动态面板，命名为image，右键设置为隐藏。

添加个文本标签，命名为tips，显示当前拖动状态。

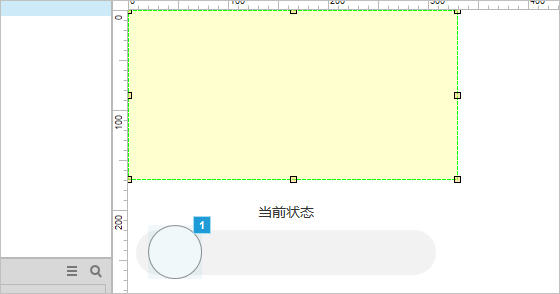

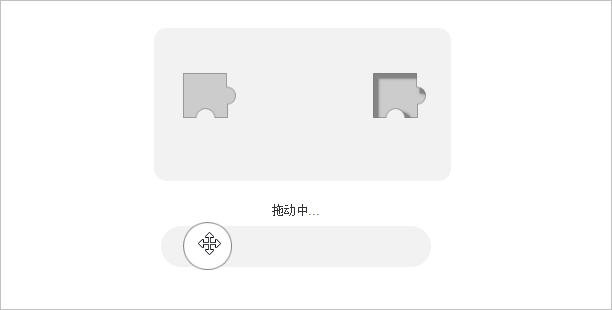

现在的界面布局如下：

二、事件处理 1.鼠标移入移出事件

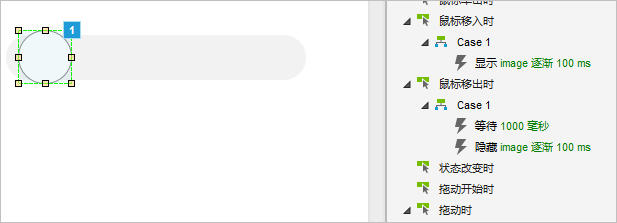

鼠标经过圆形按钮时显示上方动态面板image，鼠标移出时隐藏image：

2. 添加拖动事件

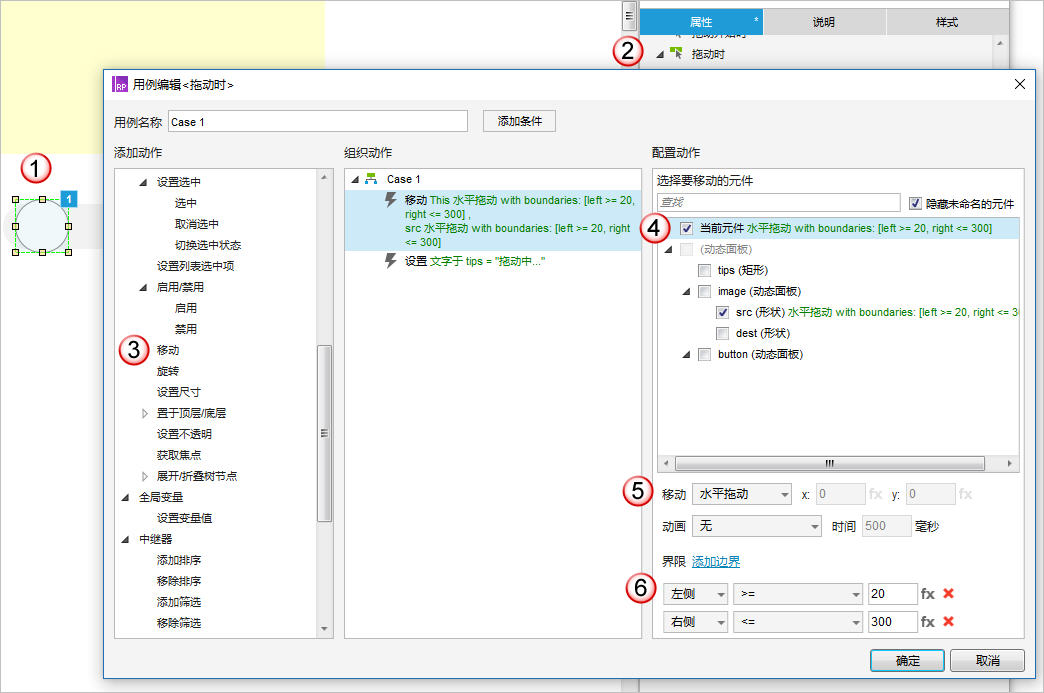

拖动按钮时，只沿水平方向移动按钮，并限制移动的边界：

选中圆形按钮动态面板

添加拖动时事件

添加移动动作

选择当前元件（圆形按钮动态面板）

移动方式为“水平拖动”

添加边界限制，左侧>=20，右侧<=300

同理选择拼图src，设置同样的操作，这样保证了拖动按钮时的同步移动。

设置提示信息tips内容为“拖动中…”

3. 添加拖动结束事件

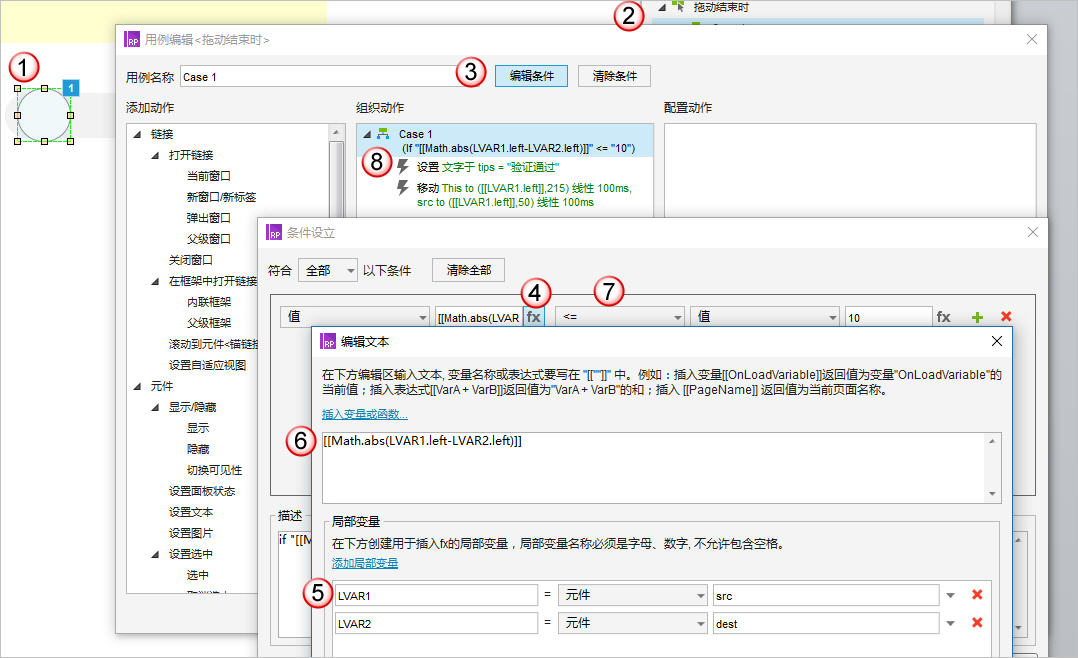

在拖动按钮到右侧松开鼠标前，判断当前按钮和拼图src之间的距离差，如果在一定范围内（这里是误差在10以内）则认为拼图正确，否则表示没有拼上：

选择按钮

添加拖动事件

添加条件判断

通过表达式计算

LVAR1表示拼图src，LVAR2表示拼图2

两个拼图的左边位置差的绝对值

绝对值小于等于10时

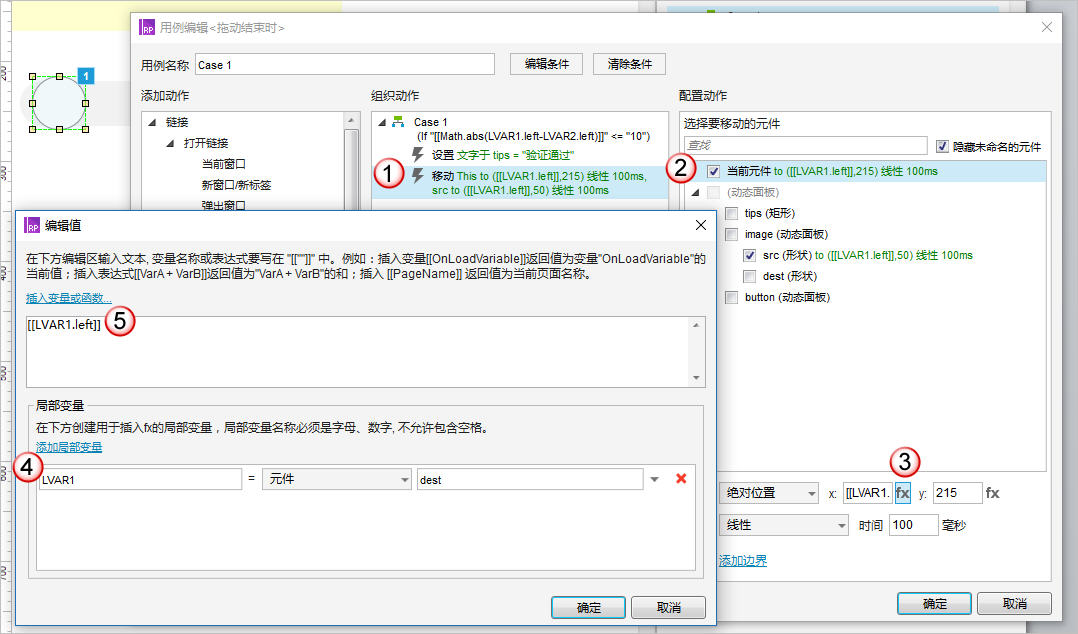

设置文字提示为“验证通过”，并移动按钮和src拼图的左边位置和dest左边位置相同：

(1)(2)移动当前元件（圆形按钮）和src

(3)通过表达式计算位置

(4)局部变量LVAR1表示目标拼图dest

(5)设置为[[LVAR1.left]]，即保持和目标拼图左边位置一致

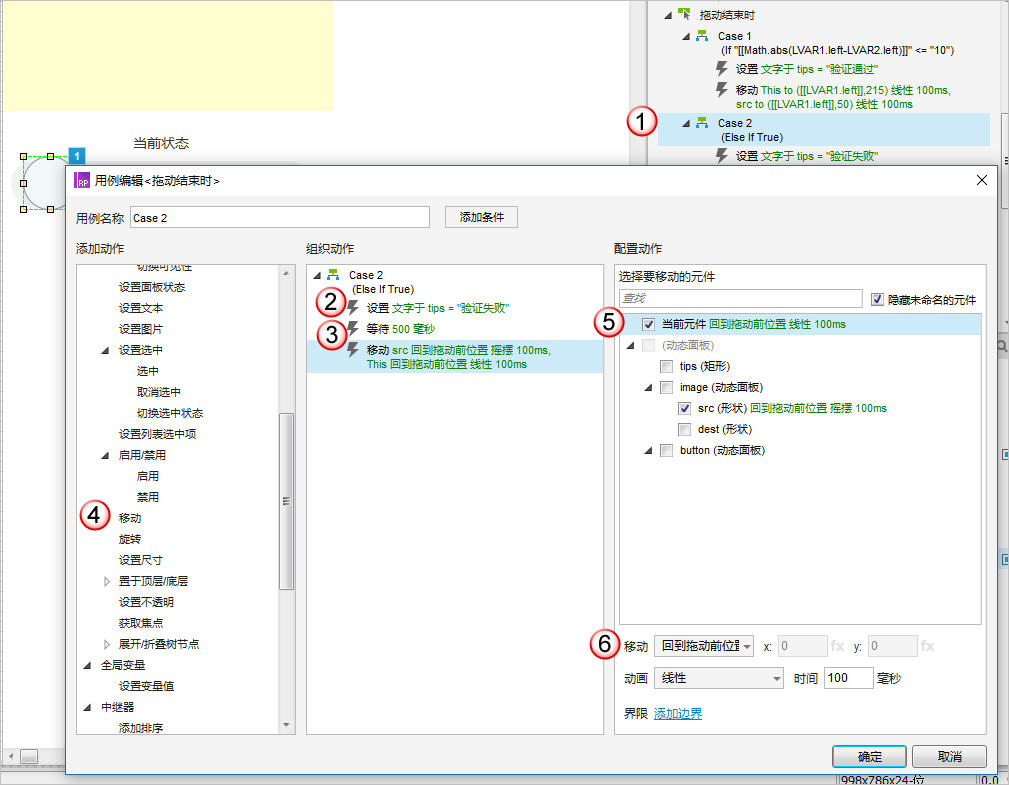

在拼图没有对上时，复位圆形按钮和src拼图到原始位置，即设置拖动结束时的另外一个事件分支：

添加事件分支（双击“拖动结束时”事件）

先设置提示文字内容为“验证失败”

等待500毫秒

移动元件

移动当前元件（圆形按钮）和拼图src

移动“回到拖动前位置”，添加线性动画效果，时长100毫秒

4. 动态面板载入事件
