Axure教程：使用动态面板实现iOS开关效果

本篇文章将详细地展示了如何使用动态面板实现iOS开关特效，enjoy~

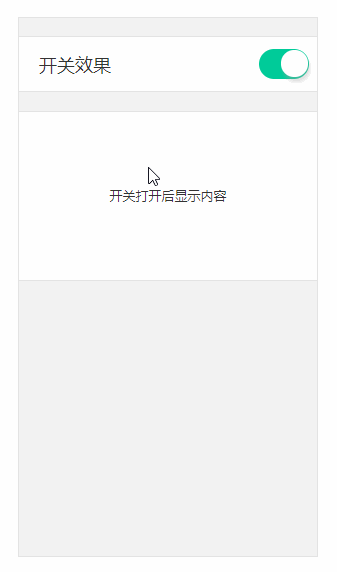

最终效果

知识点

动态面板；

交互 – 设置动态面板；

交互 – 移动；

交互 – 隐藏。

制作过程

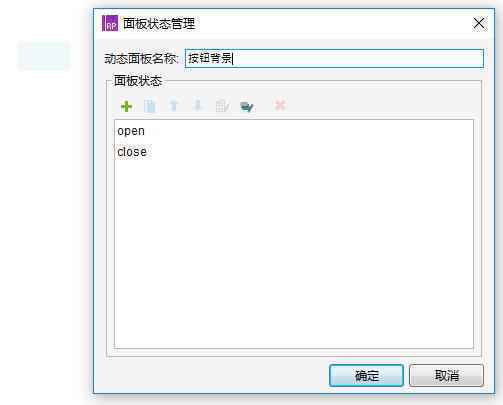

首先我们创建一个动态面板，名称定义为“按钮背景”，将面板尺寸设置为50 x 30，并且点击“+”按钮，新增2个不同的面板，名称分别为“open”和“close”，同时我们双击open和close面板，在面板中分别绘制2个背景色块（可以见事例）：

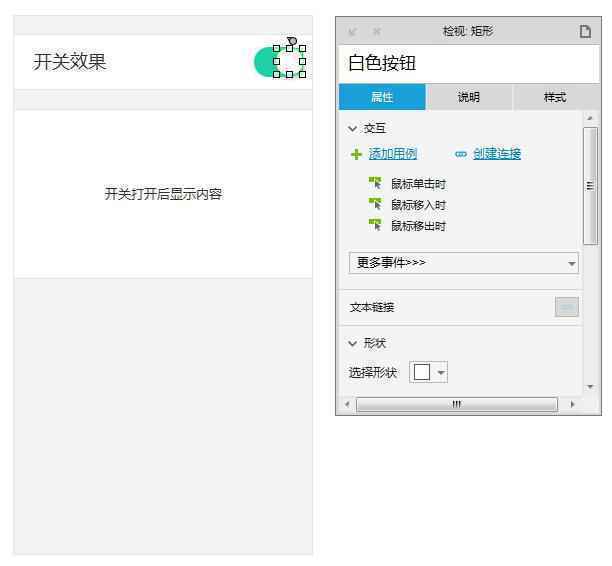

下一步，我们在主页面绘制效果所需的元件，并且将白色元件，定义名称为“白色按钮”：

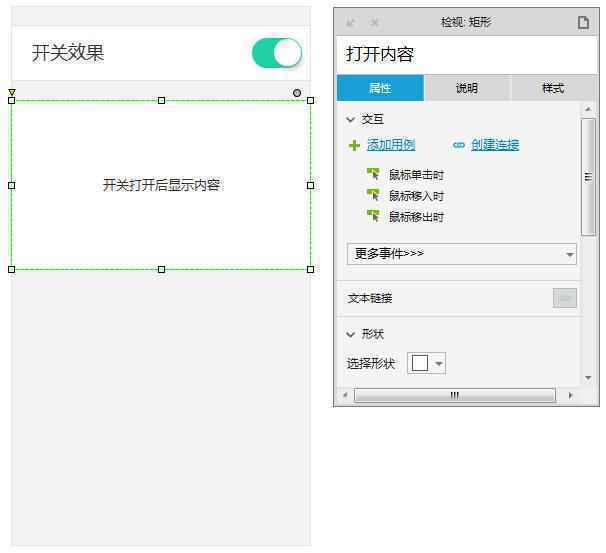

将显示内容，定义名称为“打开内容”：

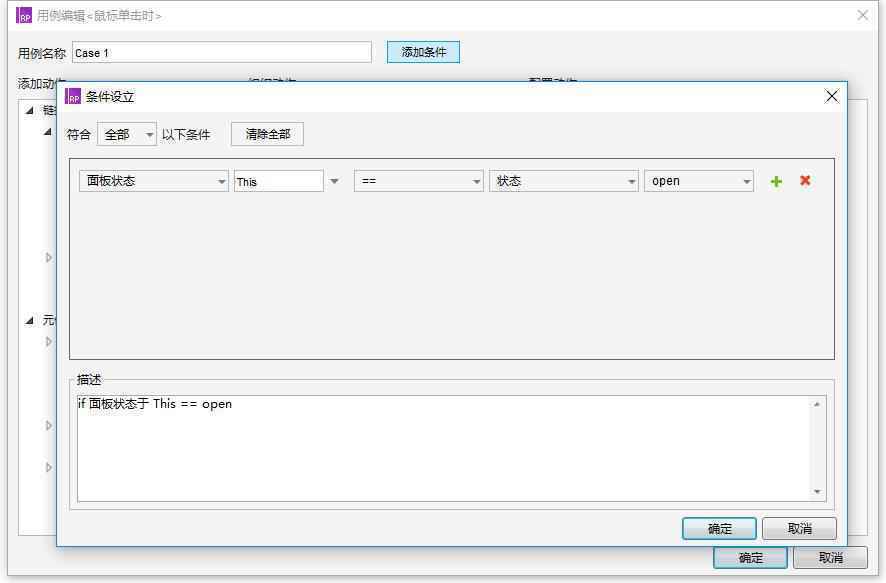

下一步，我们来创建交互动作，选择“按钮背景”动态面板，双击“鼠标单击时”，打开交互面板，首先我们来添加一个条件判断，点击“添加条件”按钮，打开条件设立面板，如图所示进行设置：

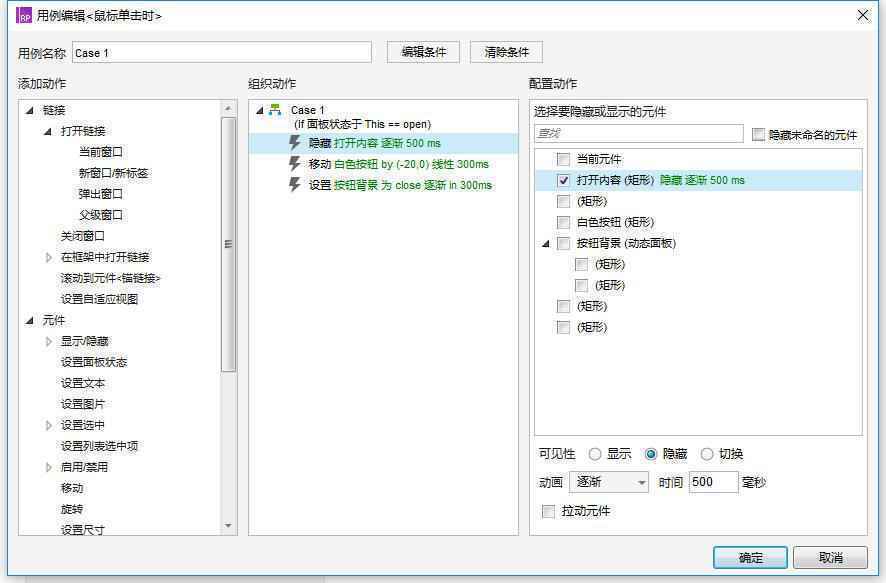

创建完成后，我们为“打开内容”元件来添加交互，如图所示：

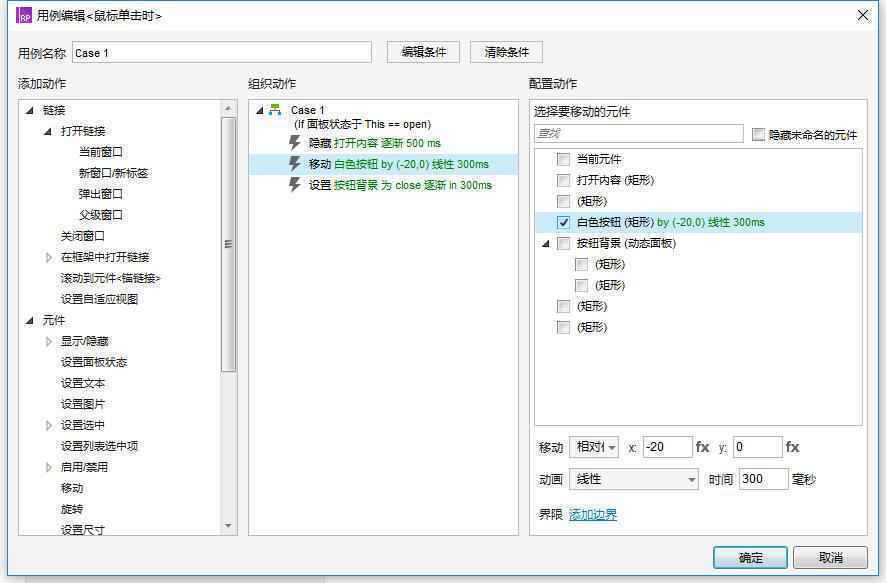

下一步，分别为“白色按钮”添加移动的特效，如图所示：

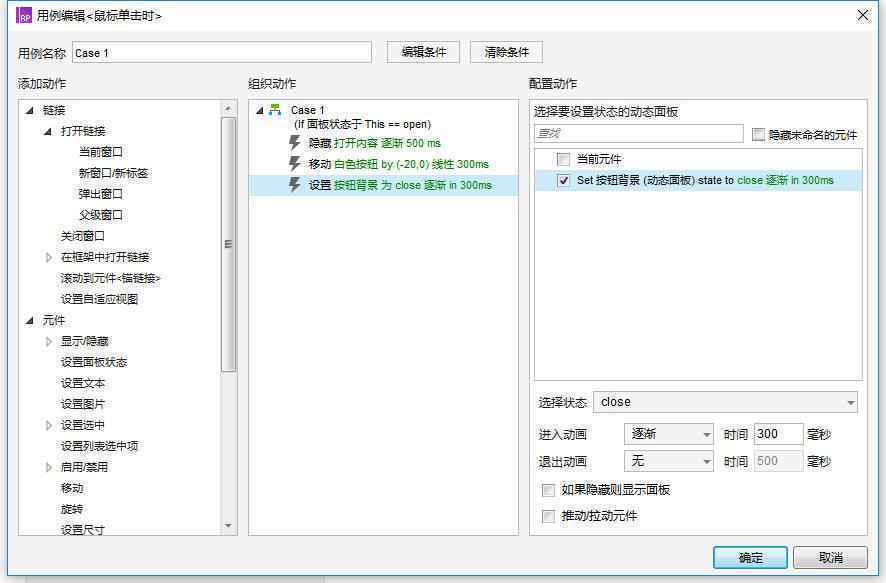

并且为“按钮背景”动态面板进行设置。

至此，我们完成了点击开关按钮后，内容元件隐藏的特效。

下面我们来创建，再次点击按钮，内容元件显示的效果。

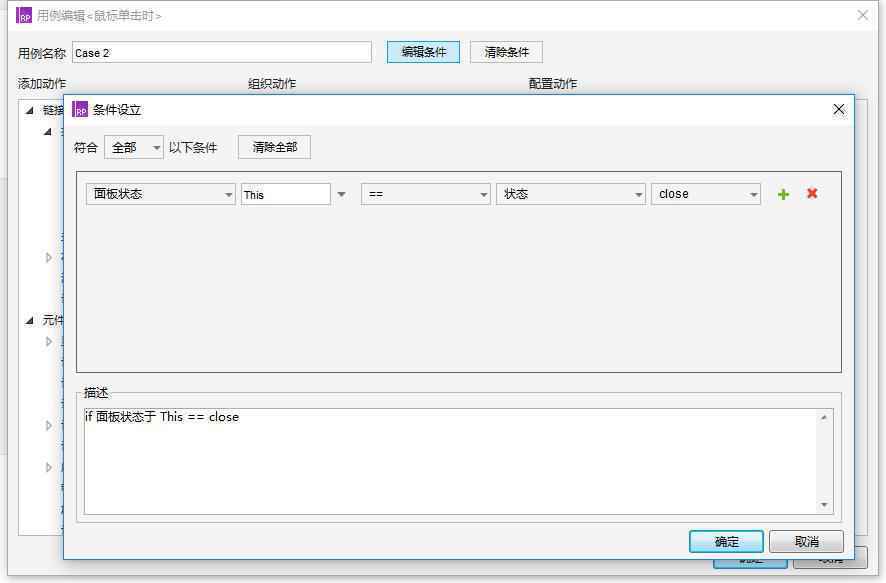

选择“按钮背景”动态面板，双击“鼠标单击时”，打开交互面板，添加case2，同样我们先添加条件，将面板状态设置为“close”。

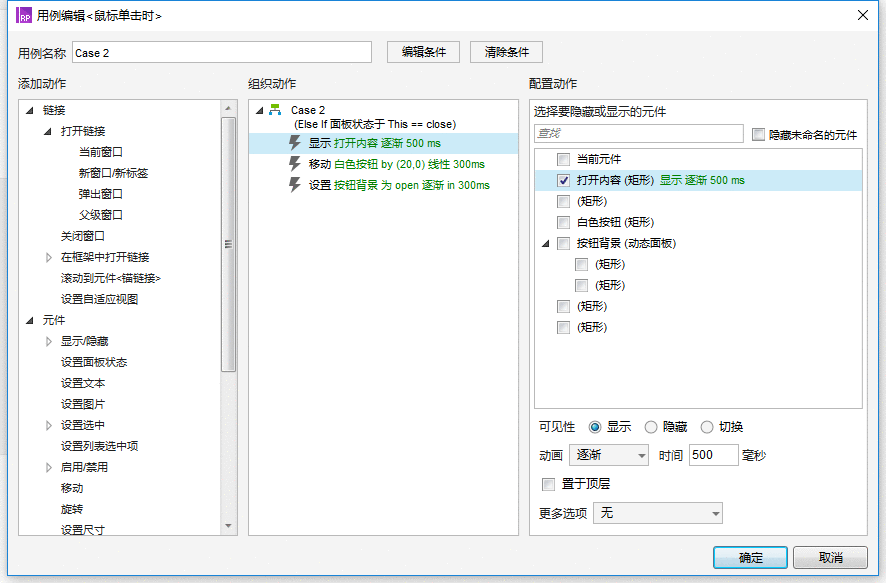

下一步，为内容元素添加显示的特效：

并且为“白色按钮”元件，增加移动的特效：

最后，将动态面板“按钮背景”设置面板为“open”：

全部设置完成后，点击键盘“F5”按键，进行预览。

源文件下载

https://pan.baidu.com/s/1mHJLeC0K6vvoFt5aFOZScQ
